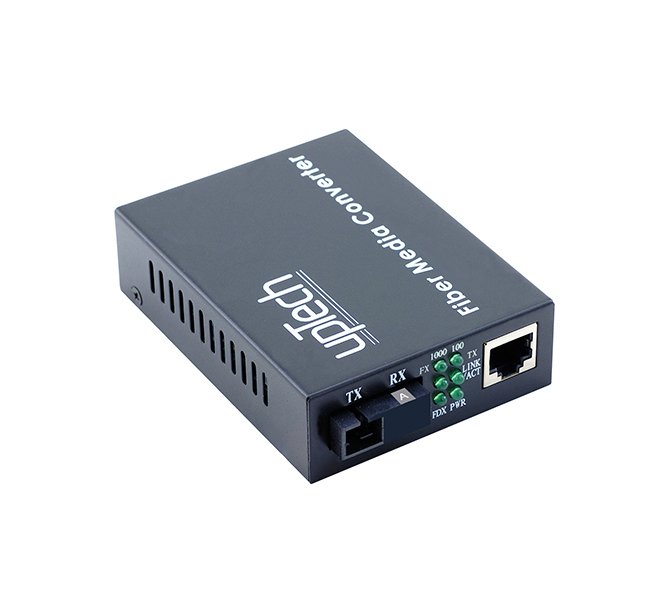

Uptech KX1058SA 10/100/1000Mbps Single Mode WDM TX1310/RX1550nm Media Converter | Teknik Özellikler

10/100/1000M Ethernet Media Converter Ethernet arayüzünü Fiber arayüzüne dönüştürür. IEEE802.3z ve IEEE802.3ab standartları ile uyumludur. Ayrıca iki türlü Medya Ağ Bağlantısını destekler: 10/100/1000Base-T ve 1000Base-LX. Twisted pair kablo üzerindeki 10/100/1000Base-T sinyalleri, 1000Base-LX fiber sinyaline dönüştürür.Arttırılmış aktarım mesafe desteği ile bakır kablonun maks. 100 metre mesafe taşıma özelliğini, olarak fiber optik kablo ile taşıyabilirsiniz. single-mode single fiber data aktarımını destekler.

◉ Kurulum Tipi: Wall Mount, Desktop

◉ Bağlantı Tipi: RJ45

◉ Bağlantı Hızı: Fast Ethernet

◉ Koruma Sınıfı: IP30

◉ Port Sayısı: 1 Port

◉ Çalışma Sıcaklığı: 0° ~ +65°C

◉ Access Modu: 10/100/1000Mbps Gigabit Ethernet

◉ Standartlar: IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-SX/LX Gigabit Ethernet

◉ IEEE Standartları: IEEE802.1q VLAN, IEEE802.1p QoS, IEEE802.1d Spanning Tree

◉ Wavelength: KX1058SA: Tx 1310nm/Rx1550nm

◉ Aktarım Mesafesi: Single fiber single mode :25/40Km

◉ Port: RJ45 Konnektör: STP/UTP category-5 twisted pair ile bağlı Fiber port: Single mode Simplex - SC / FC fiber size :9/125

◉ Conversion: Media conversion

◉ Gecikme süresi: <10us

◉ BER: <10-9

◉ MTBF: 100,000 hour

◉ LED: PWR, FX LINK (Optik Link Hareketi), TP LINK1000 (twisted pair link1000M), TP LINK100 (twisted pair link 100M), TP ACT (twisted pair paket gönderme)

◉ Power: AC110-220V to DC5V 2A

◉ Güç Tüketimi: 5W

◉ Çalışma Sıcaklığı: -10~55ºC

◉ Çalışma Nem Oranı: 5%~90%

◉ Depolama Sıcaklığı: -40~70ºC

◉ Depolama Nem Oranı: 5 % ~ 90% non-condensing

◉ Boyutlar: 26mm (H) * 70mm (W) * 94 mm (D)

◉ Alternatif Boyutlar: 30mm (H) * 110mm (W) * 140 mm (D)

Gösterge Ledleri

◉ Gösterge Ledleri: LED Gösterge Lambası

◉ PWR: Açık: Güç var / Kapalı: Güç yok

◉ FX-LINK ACT: Açık: Fiber Link Var / Yanıp Sönme: Data Alınıp veriliyor / Kapalı: Fiber Link yok

◉ TX-LINK ACT: Açık: Bağlantı Var / Yanıp Sönme: Data alınıp veriliyor / Kapalı: Link Yok

◉ FDX/COL: Açık: Full duplex / Kapalı: Half duplex

◉ SD: Açık: Fiber sinyal bulundu

◉ 1000M: Açık: 1000M speed / Kapalı: 1000M speed

Özellikler

• 10/100/1000Base-TX ve 1000Base-LX arasındaki data aktarımını ve çevirimini sağlar.

• Auto-sensed özelliği ile Full-duplex ve half-duplex olarakçalışabilir.

• Otomatik çapraz bağlantılı bakır kablo tanıma, devreye alma ve kurma desteği

• Extra-long VLAN paket desteği

• Quality of Service (QoS – Hizmet Kalitesi) desteği ve VoIP paketlerin data aktarımını temin etme

• Redundant network oluşturmak için STP desteği

Kurulum

• Ağ cihazı (çalışma istasyonu, hub veya Switch) RJ45 konnektör ile sonlandırılmış kablo vasıtası ile cihazın RJ45 portuna takılır.

• Multi/single mod fiber optic kablo SC/ST fiber arayüzüne bağlanır.

• Daha sonra switch on konumuna getirilir.

Dikkat Edilecek Hususlar

• Bu ürün kapalı alan uygulamaları için uygundur.

• Kullanılmadığında fiber toz kapaklarının takılı olması zorunludur.

• Fiber data portlarına çıplak göz ile kesinlikle bakılmamalıdır.

• Single optik fiber transceiver, pair olarak kullanılmalıdır.
